TEMA: CARGA FICTICIA ILER 20

La placa de Navidad de hace dos años era un fusible electrónico por corriente y temperatura
Ahí lo dejo, no siempre hay que irse por ahí a buscar soluciones

Tienes razón Juan Pablo, como he contestado rápido desde donde no debía no me había acordado de la placa de Navidad del boletín 92.

Enganchando con el otro hilo de "Cacharreo" o Experimentación, creo que lo importante son los diferentes puntos de vista buscando una solución a un problema dado, y ya puestos a hablar de mi libro con la solución encontrada y desarrollada con la que hemos hecho el "Master en enreding" y una vez documentada se da el siguiente paso que como dice Manolo ya es "Experimentación", y se hace un artículo que será muy interesante para el boletín.

Una vez presentado no va a haber un tribunal de examen y defensa del "Master", pero si se insiste siempre se puede optar al concurso de diseño del EA-QRP donde habrá un tribunal que como todos sabemos es fiero y severo

Saludos.
Luis Ignacio

A esto lo llamo yo una tormenta de ideas...

Muchas gracias a todos. Creo que iré a lo sencillo porque ya me he complicado la vida lo suficiente en este montaje con un montón de accesorios. Necesito un éxito parcial pronto, si no la moral va a caer en picado...

Optaré por un fusible de 2 A y a por todas. Si funde, sabré que algo está mal.

Me queda solo instalar los LEDS y probar. Sí, soy tan tonto que he puesto tres, algo muy útil cuando sales al campo y tiras de baterías... Y para no quedarme corto el VU-meter va iluminado. Bueno, está preparado para salidas nocturnas...

Qué gran técnico soy.

Hola, piensate lo de la bombilla en serie con el equipo, pues las lamparas incandescentes, presentan mas resistencia cuanta mas corriente circule por ellas.

Por ejemplo, una bombilla de 5 w de automovil, puesta en serie con mi equipo qrp, hace que circulen 0,17 A, presenta una caida de tension de 3,8 V. lo que equivale a 22 ohmios.

Si hubiese un cortocircuito, la bombilla se iluminaria plenamente, circulando 0.38 A, y presentando una resistencia de 36 ohmios.

Pero limitaria la intensidad a 0.38 Amperios.

Fantásticas ideas, ¡gracias!

Bueno, pues buenas noticias.

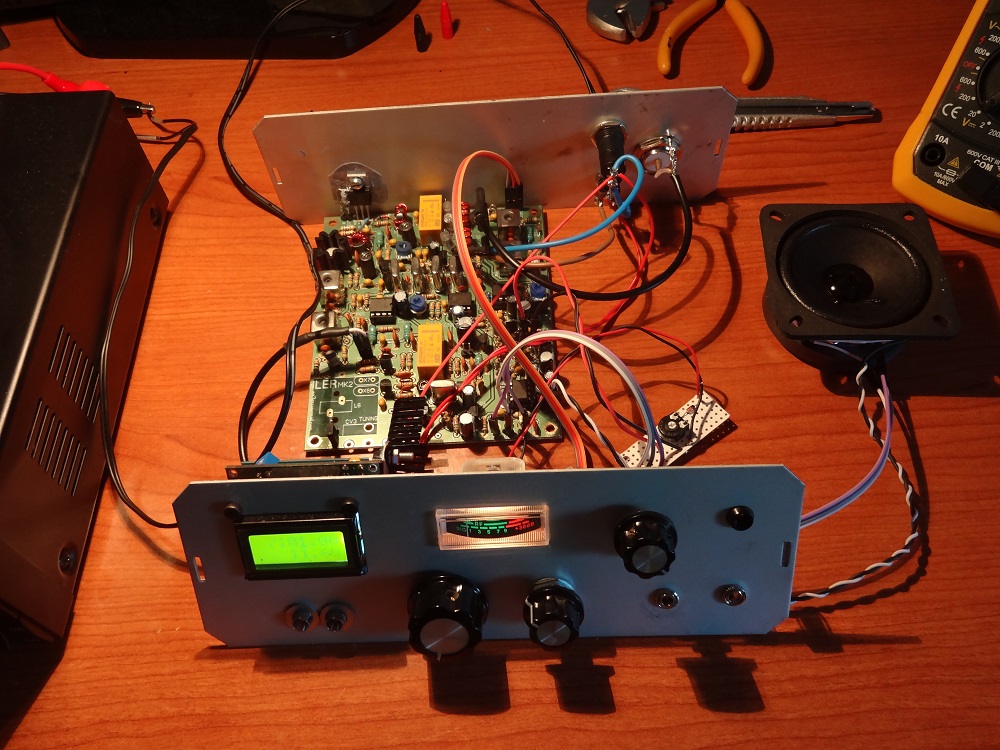

He hecho el primer encendido del ILER 20 y... ¡¡TODO FUNCIONA!!

Increíble. Tensiones en las bobinas clavadas. Sonido de fondo del altavoz correcto. Hasta el VU-meter se mueve a S1 y... ¡el DDS se ha puesto en marcha y el dial funciona correctamente!!!

De momento, no necesito protecciones.



Queda bastante trabajo todavía...¡pero por lo menos sé que no hay un error grave!

Ya queda menos para mi primera transmisión... a ver si nos oímos pronto por ahí.

Gracias a todos por las orientaciones, han sido muy valiosas.

Por cierto, mi fuente tiene un amperímetro digital con un decimal, y con el equipo en Rx y sin antena, consume 0,1 A según el dial. Imagino que eso quiere decir que el consumo está entre 100 y 150 mA.

No tengo ni idea de si es correcto, pero estaríamos hablando de entre 1,2 y 1,8 W de potencia consumida. En principio, no me parece descabellado.

He alimentado a 12 V. Teóricamente se pueden dar de 12 a 14 V.
