TEMA: CARGA FICTICIA ILER 20

Bueno, en ese caso, si pones una bombilla en serie , te puede ayudar...

Yo pongo una refistencia en serie con la alimentación que más o menos permiso que funcione el circuito pero en caso de catástrofe límite la corriente. Con 75 ohmios en serie con la alumentacion debería funcionar en RX.
Suerte y a medir tensiones....

Amigos, gracias por las recomendaciones.

Creo que entre hoy y mañana va a ser el primer encendido. Tengo ya todo cableado y me falta muy poco para acabar el mecanizado, creo que solo me queda acomodar el altavoz en la caja y hacer una trama de agujeros en la chapa para el sonido.

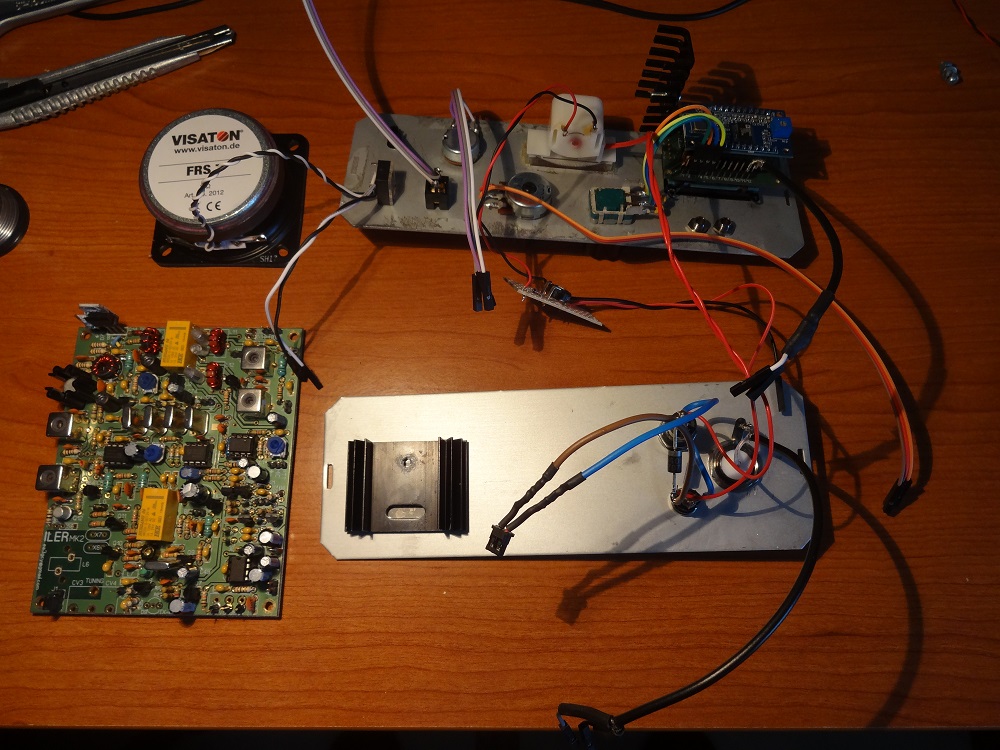

Lo tengo todo al aire, pero afianzado en los laterales desmontables de la caja. Aquí os lo enseño con bastante vergüenza. No soy una fiera soldando, aunque voy cogiendo práctica y tengo mucha voluntad. Tampoco soy especialmente habilidoso trabajando, me quedan unos cuantos montajes para trabajar limpio y bien. Pero bueno, lo importante es que funcione todo correctamente y sea medianamente robusto



El problema de este montaje es mi bisoñez y los accesorios que he elegido, demasiados. Están el DDS, el VU-meter, el potenciómetro de ganancia RF, una toma de auriculares que interrumpe el altavoz cuando se conectan y un micro electret que le compré a Javier Solans y requiere modificar la placa. Ahora creo que vende uno dinámico que no requiere modificaciones. En fin, demasiadas variables.

El radiador no va ahí, por supuesto. Está suelto y tengo que instalarlo en la trasera, pero por el otro lado.

Y poco más, empieza la cuenta atrás.

pues tiene muy buena pinta, no veo nada raro, es mas , me gustaria que vieses algunas de mis cosas, bueno, mejor que no las vieses, mis primeros montajes, los hacia en una lata de aceite de motor, por eso del blindaje..
Tenian un aspecto bastante mejorable.

Enfin, que se ve muy bien, y animo, que ya casi lo tienes

Saludos.

EA3IBF escribió:
Otra solución KISS sería poner un fusible en serie (intercambiable, según la máxima corriente esperada)

¡Hola!, también otra solución es incluir en serie un circuito de limitar la corriente que puede ser regulable, dependiendo de la corriente que vaya a circular puede ser mas o menos complejo pero con un LM317 se puede hacer, en la red hay varios circuitos, por ejemplo unicrom.com/limitador-de-corriente-para-fuentes-de-voltaje/

Saludos.
Luis Ignacio
